REMOCION/INSTALACION CAMBIO MANUAL CON DIFERENCIAL (G35M-R)

B3E051501029W07

1. Quitar los siguientes componentes:

(1) Batería y bandeja de la batería
[Véase REMOCION/INSTALACION BATERIA (LF)].
(2) Conjunto filtro de aire
[Véase REMOCION/INSTALACION SISTEMA DE ADMISION (LF)].
(3) Aislador colector de escape
(4) Ruedas, neumáticos y protectores contra salpicaduras
(5) Tapa inferior
(6) Motor de arranque
[Véase REMOCION/INSTALACION MOTOR DE ARRANQUE (LF)].

2. Desaguar el aceite del cambio con diferencial en un recipiente adecuado.

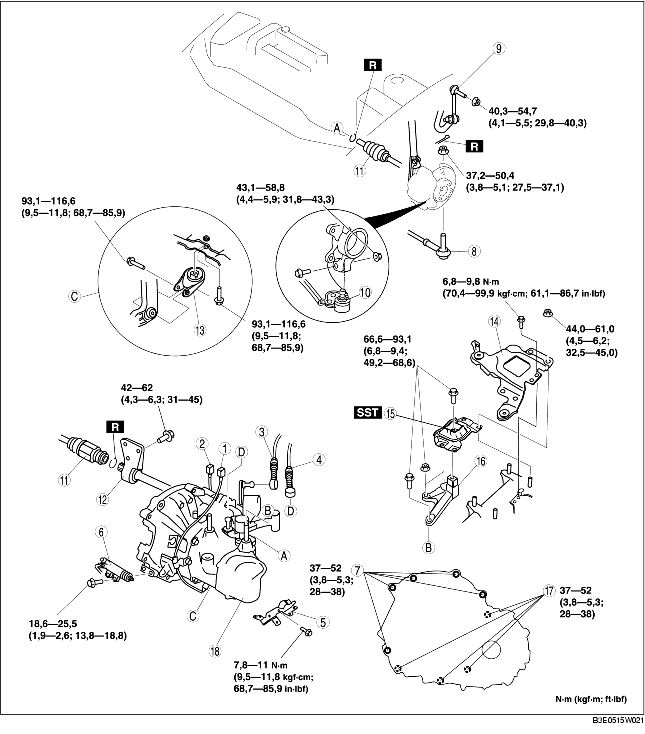

3. Quitar según el orden indicado en la tabla.

4. Instalar en el orden contrario al de la remoción.

5. Introducir la cantidad especificada de aceite del tipo especificado.

Nota
• En caso de revisión del cambio con diferencial y su instalación al vehículo, efectuar el 'CONTROL DESPUES DE LA REVISION DEL CAMBIO CON DIFERENCIAL' y comprobar que no hay anomalías.
[Véase CONTROL DESPUES DE LA REVISION DEL CAMBIO CON DIFERENCIAL (G35M-R)].

.

1
Conector interruptor luces marcha atrás
2
Conector interruptor neutro
3
Cable de selección
4
Cable del cambio
5
Soporte cableado
6
Cilindro de desembrague
7
Perno de anclaje cambio con diferencial (lado superior)
8
Junta esférica de la barra de acoplamiento
9
Brazo estabilizador
10
Junta esférica brazo inferior
11
Semieje
12
Junta cardánica
13
Caucho del dispositivo de fijación N.1 del motor
14
Estribo bandeja batería
15
Caucho del dispositivo de fijación N. 4 del motor
16
Estribo del dispositivo de fijación N.4 del motor
17
Perno de anclaje cambio con diferencial (lado inferior)
18
Cambio manual con diferencial
(Véase Detalles de remoción cambio manual con diferencial).
(Véase Detalles de instalación cambio manual con diferencial).

Detalles de remoción cable del cambio y cable de selección

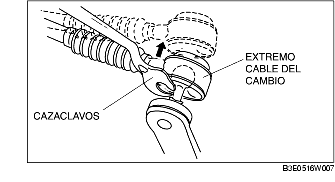

1. Quitar el extremo del cable del cambio y el extremo del cable de selección con un cazaclavos.

Detalles de remoción del dispositivo de fijación N.4 del motor

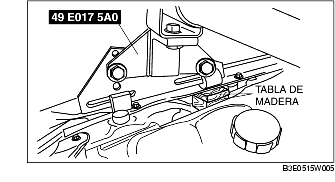

1. Colocar una tabla de madera de dimensiones adecuadas entre el panel guardabarros delantero y el refuerzo de la protección.

Nota
• Altura tabla de madera
4SD: aprox. 35 mm
5HB: aprox. 60 mm
• Cortar la tabla de madera en dos piezas e introducirlas.

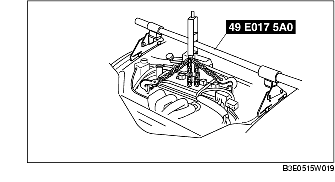

2. Sostener el motor con la SST.

Nota
• En lugar de la SST (49E 017 5A0) se puede utilizar un elevador o una pequeña grúa.

3. Quitar el soporte de la bandeja de la batería, el caucho y el estribo del dispositivo de fijación motor N.4.

Detalles de remoción cambio manual con diferencial

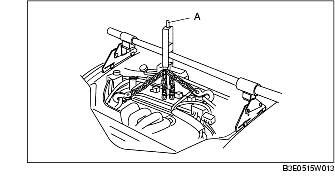

1. Aflojar la parte marcada con A e inclinar el motor hacia el cambio con diferencial.

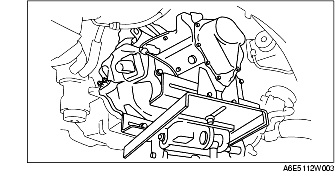

2. Sostener el cambio con diferencial con un gato.

3. Quitar los pernos de anclaje del cambio con diferencial.

4. Quitar el cambio con diferencial.

Detalles de instalación del cambio manual con diferencial

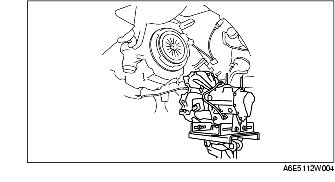

1. Colocar el cambio con diferencial en un gato y levantarlo en posición.

2. Instalar los pernos de anclaje del cambio con diferencial.

3. Apretar la SST (49 E017 5A0) así que el motor esté en la posición especificada.

Detalles de instalación dispositivo de fijación del motor N.1 y dispositivo de fijación del motor N.4

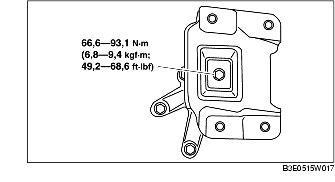

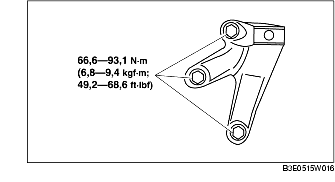

1. Instalar el estribo del dispositivo de fijación motor N.4 sobre la caja de cambio con diferencial y apretar el perno y la tuerca.

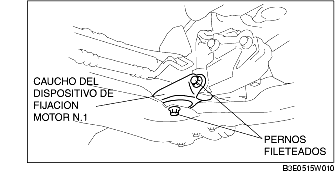

2. Instalar el caucho del dispositivo de fijación motor N.1 al travesaño y apretar temporalmente los pernos.

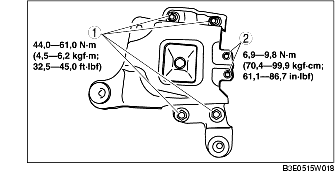

3. Colocar el caucho del dispositivo de fijación motor N.4 con los prisioneros de la carrocería que pasan a través de los orificios y apretar el perno en la figura.

4. Colocar el soporte de la bandeja de la batería al caucho del dispositivo de fijación motor N.4 con los prisioneros de la carrocería que pasan a través de los orificios y apretar las tuercas en la figura.

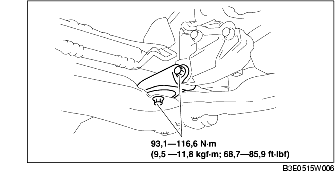

5. Apretar completamente los pernos.

6. Quitar la SST (49 E017 5A0).
