REMOCION/INSTALACION SISTEMA DE ADMISION (LF)

B3E011300113W10

Atención
• Un motor caliente y el sistema de admisión calientes pueden causar graves quemaduras. Apagar el motor y esperar hasta que se enfrien antes de quitar el sistema de admisión.
• Las pérdidas de combustible del sistema de combustible presurizado son peligrosas. El combustible puede incendiarse y causar heridas muy graves o incluso fatales y daños. El combustible también puede irritar la piel y los ojos. Para evitar esto, completar siempre los "Procedimientos de seguridad de la tubería del combustible" según 'PROCEDIMIENTOS PRE-REPARACION'. [Véase PROCEDIMIENTOS PRE-REPARACION (ZJ, Z6, LF)].

1. Quitar la placa de protección de los orificio de las bujías. [Véase REMOCION/INSTALACION PLACA DE PROTECCION ORIFICIOS BUJIAS (LF)].

2. Quitar la tapa y el conducto de la batería. [Véase REMOCION/INSTALACION BATERIA (LF)].

3. Quitar la tapa inferior.

4. Desconectar el cable negativo de la batería.

5. Quitar según el orden indicado en la tabla.

6. Instalar en el orden contrario al de la remoción.

7. Llevar a cabo los "PROCEDIMIENTOS POST-REPARACION". [Véase PROCEDIMIENTOS POST-REPARACION (ZJ, Z6, LF)].

.

1
Tapa sistema de admisión
2
Tubo flexible de aire
3
Tapa filtro de aire
4
Cámara de resonancia (lado filtro de aire)
5
Cartucho del filtro de aire
6
Agarradera
7
Caja del filtro de aire
8
Conducto de aire frío
9
Cuerpo de la mariposa
10
Electroválvula de admisión variable
11
Electroválvula reguladora turbulencia
12
Distribuidor de combustible
13
Electroválvula IAC
14
Colector de admisión
15
Junta tubo EGR

Detalles de remoción conducto aire frío

1. Quitar el parachoques delantero antes de quitar el conducto de aire frío. (Véase REMOCION/INSTALACION PARACHOQUES DELANTEROS).

Detalles de remoción colector de admisión

1. Quitar la varilla. [Véase REMOCION/INSTALACION CARTER DEL ACEITE (LF)].

2. Quitar el soporte del cable del acelerador del colector de admisión.

Detalles de instalación caja del filtro de aire

Nota
• Antes de instalar la caja del filtro de aire, comprobar que los soportes de caucho del soporte de la batería no se hayan caído.
• Cuando se coloca la caja del filtro de aire en los soportes de caucho, aplicar agua y jabón facilita la operación.

1. Comprobar que los dos soportes de caucho sean instalados al soporte de la batería.

2. Instalar la caja del filtro de aire a los soportes de caucho.

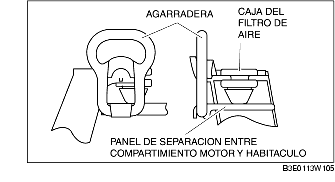

Detalles de instalación agarradera

1. Utilizando la agarradera, fijar el panel de separación y la caja del filtro de aire como se muestra en la figura.

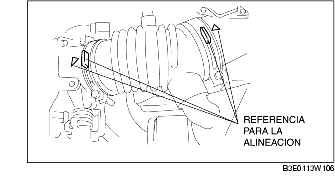

Detalles de instalación tubo flexible de aire

1. Alinear las referencias del cuerpo de la mariposa y del tubo flexible de aire.
