DIAGNOSTICO DE ABORDO [DSC (CONTROL DINAMICO DE LA ESTABILIDAD)]


B3E040243000W12

Descripción prueba diagnóstico de a bordo (OBD)

• La prueba OBD controla la integridad y el funcionamiento del DSC y produce los resultados pedidos por las pruebas específicas.

• Además la prueba de diagnóstico de a bordo:

- Provee un rápido control del DSC que normalmente se lleva a cabo al principio de cada procedimiento de diagnóstico.
- Provee una comprobación, después la reparación, para esegurarse de que no hayan ocurrido otras averías durante el mantenimiento.

• La prueba OBD se divide en 3 partes:

- Leer/borrar resultados de diagnóstico, registro y control PID y modalidades de mando activo.

Leer/borrar resultados del diagnóstico

• Esta función permite leer o borrar los DTC en la memoria de la unidad DSC HU/CM.

Registro y control datos PID

• Esta función permite acceder a los valores de unos datos, a las señales de entrada, a los valores calculados y a las informaciones sobre el estado del sistema.

Modalidad mandos activos

• Esta función permite controlar los dispositivos a través del WDS o instrumento equivalente.

Procedimiento de lectura de los DTC

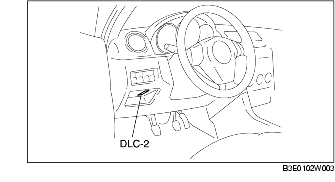

1. Conectar el WDS o instrumento equivalente al conector del DLC-2 del vehículo.

2. Recuperar el DTC mediante WDS o instrumento equivalente.

Procedimiento de cancelación de los DTC

1. Tras haber efectuado las reparaciones, llevar a cabo el procedimiento de lectura de los DTC.

2. Borrar el DTC con el WDS o instrumento equivalente.

3. Asegurarse de haber solucionado el problema de que se ha quejado el cliente.

Procedimiento de registro y control datos PID

1. Conectar el WDS o instrumento equivalente al conector del DLC-2 del vehículo.

2. Acceder y controlar los PID mediante WDS o instrumento equivalente.

Procedimiento modalidad de mando activo

1. Conectar el WDS o instrumento equivalente al conector 16 polos del DLC-2.

2. Poner el conmutador de arranque en posición ON (motor apagado) o arrancar el motor.

3. Activar las modalidades de mando activo usando el WDS o instrumento equivalente.

Tabla de los DTC

DTC

Localización funcionamiento incorrecto del sistema

Página

WDS o instrumento equivalente

B1317
Sistema de alimentación
B1318
Sistema de alimentación
B1342
DSC HU/CM (funcionamiento incorrecto interno)
B2141
Datos vehículo no registrados
[Véase DTC B2141 (DSC)].
B2741
Sensor combinado (funcionamiento incorrecto interno)
[Véase DTC B2741 (DSC)].
C1093
Interruptor DSC OFF
[Véase DTC C1093 (DSC)].
C1095
Motor bomba, relé motor
[Véase DTC C1095 (DSC)].
C1141
Rotor del sensor ABS delantero izquierdo
C1142
Rotor del sensor ABS delantero derecho
C1143
Rotor del sensor ABS trasero izquierdo
C1144
Rotor del sensor ABS trasero derecho
C1145
Sensor velocidad rueda ABS delantera derecha
C1155
Sensor velocidad rueda ABS delantera izquierda
C1165
Sensor velocidad rueda ABS trasera derecha
C1175
Sensor velocidad rueda ABS trasera izquierda
C1233
Sensor velocidad rueda ABS delantera izquierda/rotor del sensor ABS
C1234
Sensor velocidad rueda ABS delantera derecha/rotor del sensor ABS
C1235
Sensor velocidad rueda ABS trasera derecha/rotor del sensor ABS
C1236
Sensor velocidad rueda ABS trasera izquierda/rotor del sensor ABS
C1267
DSC HU/CM (funcionamiento incorrecto interno)
C1277
Sensor ángulo de virada
C1279
Sistema sensor combinado
C1280
Sistema sensor combinado
C1281
Sistema sensor combinado
C1282
Sistema sensor combinado
C1288
Sensor presión fluido de frenos
C1295
Sensor ángulo de virada
C1306
Sensor ángulo de virada
C1307
Sensor ángulo de virada
C1440
Sensor presión fluido de frenos
C1446
Interruptor de frenos
[Véase DTC C1446 (DSC)].
C1470
Sistema de control TCS
C1730
Sistema de alimentación sensor presión fluido de frenos
C1994
Sistema de control TCS/DSC
C2778
Sistema sensor combinado
C2785
Sistema sensor combinado (procedimiento de inicialización no efectuado)
[Véase DTC C2785 (DSC)].
U1900
Línea CAN
U1901
Sistema sensor combinado (funcionamiento incorrecto línea CAN2)
U2012
Línea CAN
U2023
Línea CAN
U2202
Línea CAN
U2523
Línea CAN
U2527
Sistema sensor combinado (funcionamiento incorrecto línea CAN2)

Tabla de control DATOS PID

Nombre del PID

(Definición)

Unidad/condición

Condición de funcionamiento (referencia)

Acción

Terminal del DSC HU/CM.

BOO_ABS
(Entrada interruptor pedal del freno)
On/Off
• Pedal del freno pisado: On
• Pedal del freno soltado: Off
Controlar el interruptor de freno.
-
CCNTABS
(Número de códigos continuos)
-
• DTC detectados: 1-255
• DTC no detectados: 0
Llevar a cabo el control de los DTC.
-
ESP_VOLT
V
• Conmutador de arranque en ON: Aprox. 12,2 V
• Al mínimo: Aprox. 14,1 V
Controlar la batería.
-
LAT_ACCL
G
• El vehículo está parado o viaja a una velocidad constante: 0 G
• Angulación a la derecha: Cambia a 0 G-positivo
• Angulación a la izquierda: Cambia a 0 G-negativo
Controlar el sensor combinado.
-
LF_WSPD
(Entrada sensor velocidad rueda ABS delantera izquierda)
KPH, MPH
• Vehículo parado: 0 KPH, 0 MPH
• Vehículo en marcha: velocidad vehículo
Controlar el sensor velocidad rueda ABS.
I, F
LR_WSPD
(Entrada sensor velocidad rueda ABS trasera izquierda)
KPH, MPH
• Vehículo parado: 0 KPH, 0 MPH
• Vehículo en marcha: velocidad vehículo
Controlar el sensor velocidad rueda ABS.
AJ, AG
MPRETDR
kPa, psi, Bar
• Pedal del freno soltado: 0 kPa, 0 psi, 0 Bar
• Pedal del freno pisado: cambia según la presión del fluido de frenos
Controlar el DSC HU/CM.
(Véase CONTROL DSC HU/CM).
-
RF_WSPD
(Entrada sensor velocidad rueda ABS delantera derecha)
KPH, MPH
• Vehículo parado: 0 KPH, 0 MPH
• Vehículo en marcha: velocidad vehículo
Controlar el sensor velocidad rueda ABS.
AP, AS
RR_WSPD
(Entrada sensor velocidad rueda ABS trasera derecha)
KPH, MPH
• Vehículo parado: 0 KPH, 0 MPH
• Vehículo en marcha: velocidad vehículo
Controlar el sensor velocidad rueda ABS.
O, R
SWA POS
°
• Volante en posición neutra (no girado): 0°
• El volante está girado hacia la izquierda: Cambia a 0°-negativo
• El volante está girado hacia la derecha: Cambia a 0°-positivo
Controlar el sensor ángulo de virada.
AE, AN
TCYC_FS
On/Off
• Electroválvula activada: On
• Electroválvula no activada: Off
Controlar el DSC HU/CM.
(Véase CONTROL DSC HU/CM).
-
TCYC_SW
Pulsado/No_pulsado
• Interruptor DSC OFF pulsado: Pulsado
• Interruptor DSC OFF no pulsado: No_pulsado
Controlar el interruptor DCS OFF.
AD
YAW_RATE
°/s
• El vehículo está parado o en marcha en línea recta: 0 °/s
• Angulación a la izquierda: Cambia a 0 °/s-negativo
• Angulación a la derecha: Cambia a 0 °/s-positivo
Controlar el sensor combinado.
-

Tabla modalidades de mandos activos

Mando

Salida

Funcionamiento

Condiciones de funcionamiento

LATACCEL
Inicialización del sensor combinado (aceleración lateral)
True/False
Conmutador de arranque en ON
LF_INLET
Electroválvula de entrada delantera izquierda
On/Off
LF_OUTLET
Electroválvula de salida delantera izquierda
LF_TC_PRV
Electroválvula control estabilidad delantera izquierda
LF_TC_SWV
Electroválvula control tracción delantera izquierda
LR_INLET
Electroválvula de entrada trasera izquierda
LR_OUTLET
Electroválvula de salida trasera izquierda
MCYL_S_CAL
Inicialización sensor presión fluido de frenos
True/False
PMP_MOTOR
Motor de la bomba
On/Off
RF_INLET
Electroválvula de entrada delantera derecha
RF_OUTLET
Electroválvula de salida delantera derecha
RF_TC_PRV
Electroválvula control estabilidad delantera derecha
RF_TC_SWV
Electroválvula control tracción delantera derecha
RR_INLET
Electroválvula de entrada trasera derecha
RR_OUTLET
Electroválvula de salida trasera derecha
