REMOCION/INSTALACION CONJUNTO BOMBA DE COMBUSTIBLE (ZJ, Z6, LF)

Atención

• El combustible es un líquido muy inflamable. Si hay derrames o pérdidas de aceite del sistema de combustible presurizado, puede causar lesiones graves o la muerte y rotura del sistema. El combustible también puede irritar la piel y los ojos. Para evitar esto, completar siempre los "Procedimientos de seguridad de la tubería del combustible" según los 'PROCEDIMIENTOS PRE-REPARACION'.

• El combustible es un líquido muy inflamable. Si hay derrames o pérdidas de aceite del sistema de combustible presurizado, puede causar lesiones graves o la muerte y rotura del sistema. El combustible también puede irritar la piel y los ojos. Para evitar ésto, antes de llevar a cabo la remoción/instalación de la bomba de combustible, completar siempre el 'Control pérdidas de combustible después de la instalación de la bomba de combustible'.

1. Seguir los "PROCEDIMIENTOS PRE-REPARACION" antes de efectuar cualquier procedimiento para evitar que el combustible sobresalga del sistema de alimentación. [Véase PROCEDIMIENTOS PRE-REPARACION (ZJ, Z6, LF)].

2. Desconectar el cable negativo de la batería.

3. Quitar el depósito de combustible. [Véase REMOCION/INSTALACION DEPOSITO DE COMBUSTIBLE (ZJ, Z6, LF)].

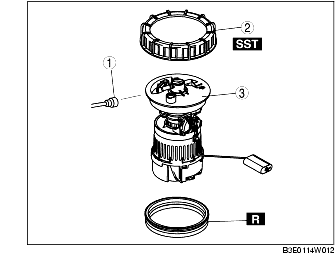

4. Quitar según el orden indicado en la tabla.

.

5. Instalar en el orden contrario al de la remoción.

6. Controlar todos los componentes relacionados con los "PROCEDIMIENTOS POST-REPARACION". [Véase PROCEDIMIENTOS POST-REPARACION (ZJ, Z6, LF)].

Detalles de remoción tapón bomba de combustible

Advertencia

• El tapón de la bomba de combustible podría dañarse si se produce un espacio entre el tapón y la SST. Fijar la SST de forma segura para que no haya ningún espacio entre las lengüetas de la SST y el lado del tapón.

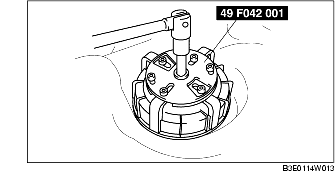

1. Quitar el tapón de la bomba de combustible utilizando la SST.

Detalles de instalación tapón bomba de combustible

Nota

• Si hay gasolina sobre la junta, la bomba de combustible rueda y no puede fijarse en la posición especificada. Eliminar la gasolina de la junta.

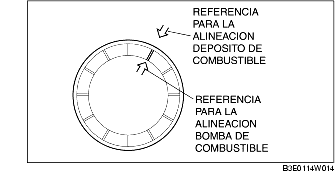

1. Alinear las referencias de alineación del depósito de combustible y de la bomba de combustible como se muestra en la figura.

2. Posicionar la SST como se muestra en la figura.

3. Apretar el tapón de la bomba de combustible, según el par especificado, con la SST sin desplazar las referencias de alineación.

• Si no se puede apretar al par especificado, sustituir el tapón y la junta de la bomba de combustible.

• Si no se puede apretar al par especificado tras haber sustituido el tapón y la junta de la bomba de combustible, sustituir el depósito de combustible.

Par de torsión del tapón de la bomba de combustible

80-90 N·m (8,2-9,1 kgf·m; 59-66 ft·lbf)

Control pérdidas de combustible después de la instalación de la bomba de combustible

1. Antes de instalar el depósito de combustible, comprobar que no hay pérdidas cuando se aplica una presión de +5,9 kPa (+44 mmHg; +1,7 inHg) al depósito de combustible.

2. Instalar el depósito de combustible. [Véase REMOCION/INSTALACION DEPOSITO DE COMBUSTIBLE (ZJ, Z6, LF)].

3. Conducir el vehículo desde posición de parada y frenar de forma repentina 5 o 6 veces a velocidad baja.

4. Parar el vehículo y comprobar desde afuera del mismo que no hayan pérdidas de combustible alrededor de la bomba de combustible.
