REMOCION/INSTALACION BRAZO INFERIOR DELANTERO

1. Quitar según el orden indicado en la tabla.

2. Instalar en el orden contrario al de la remoción.

3. Controlar la alineación de las ruedas y ajustarla si necesario. (Véase ALINEACION RUEDAS DELANTERAS).

.

Detalles de remoción brazo inferior delantero

Nota

• Trabajando en el lado derecho de los vehículos con motor LF, desplazar el motor y el cambio con diferencial hacia el lado delantero del vehículo de manera que el motor no afecte la remoción del perno fileteado lateral del brazo inferior.

1. Quitar el perno fileteado central del dispositivo de fijación N. 1 del motor. (vehículos con motor LF)

2. Desplazar el motor y el cambio con diferencial hacia el lado delantero del vehículo . (vehículos con motor LF)

3. Quitar el perno fileteado lateral trasero del brazo inferior delantero.

4. Quitar el brazo inferior delantero.

Detalles de instalación guardapolvo

1. Limpiar la grasa de la junta esférica.

2. Llenar con grasa el interior del nuevo guardapolvo.

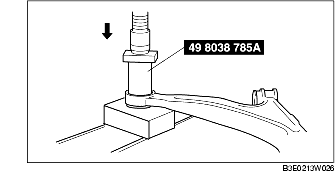

3. Pisar el guardapolvo sobre la junta esférica con la SST.

4. Limpiar la grasa en exceso.

Detalles de instalación brazo inferior delantero

Advertencia

• Instalar el brazo inferior delantero según el procedimiento siguiente. Apretar adecuadamente el perno de fijación del brazo inferior cuando el vehículo está levantado.

1. Instalar temporalmente el brazo inferior delantero.

2. Instalar el dispositivo de fijación N.1 del motor. (vehículos con motor LF)

Par de torsión

93,1-116,6 N·m (9,50-11,88 kgf·m; 68,67-85,99 ft·lbf)

3. Apretar el perno fileteado lateral trasero del brazo inferior delantero.

4. Apretar el perno fileteado lateral delantero del brazo inferior delantero.

5. Apretar la tuerca (junta esférica del brazo inferior delantero).
