REMOCION/INSTALACION TRAVESANO DELANTERO

Advertencia

• Si los pasos siguientes se realizan sin haber quitado primero el sensor de velocidad rueda ABS, podría producirse una apertura en el circuito causada por haber tirado del cableado. Antes de efectuar los procedimientos siguientes, desconectar el conector (lado eje) del cableado del sensor velocidad rueda del ABS y fijarlo en un lugar seguro para evitar que durante el mantenimiento pueda caer accidentalmente.

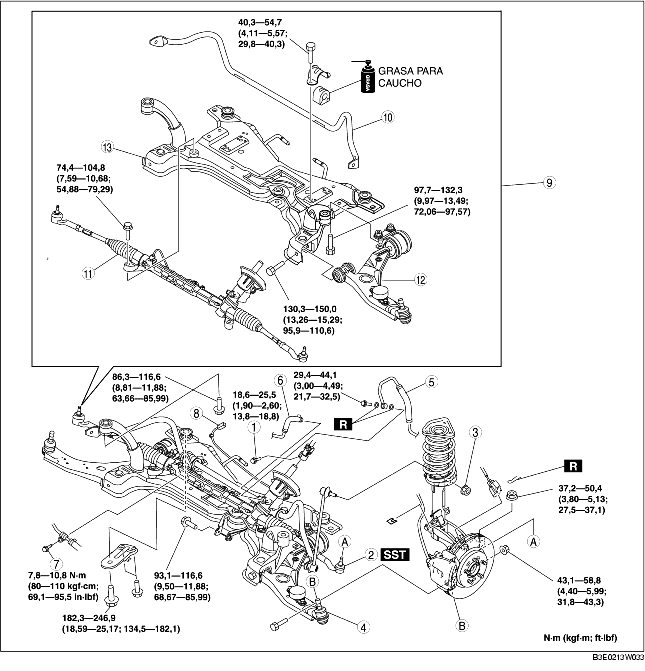

1. Quitar según el orden indicado en la tabla.

2. Instalar en el orden contrario al de la remoción.

3. Controlar la alineación de las ruedas y ajustarla si necesario. (Véase ALINEACION RUEDAS DELANTERAS).

.

Detalles de remoción junta esférica della barra de acoplamiento

1. Quitar la contratuerca del extremo de la barra de acoplamiento.

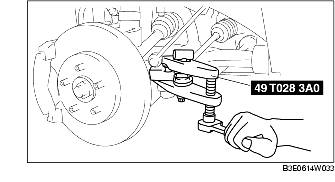

2. Separar el extremo de la barra de acoplamiento del huso articulado mediante la SST.

Detalles de remoción conector del sensor ángulo dirección asistida

1. Quitar el depósito de expansión del líquido de enfriamiento. (Véase REMOCION/INSTALACION DEPOSITO EXPANSION LIQUIDO DE ENFRIAMIENTO).

2. Desconectar el conector del sensor ángulo dirección asistida.

Detalles de remoción conjunto travesaño delantero, caja y articulaciones de la dirección

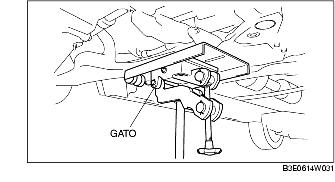

1. Quitar el travesaño delantero, el estabilizador delantero, el brazo inferior y la caja de la dirección como un canjunto único, con un gato.

Detalles de instalación conjunto travesaño delantero, caja y articulaciones de la dirección

1. Instalar el travesaño delantero, el estabilizador delantero, el brazo inferior y la caja de la dirección como un canjunto único, con un gato para cambios.
