REMOCION/INSTALACION INYECTOR DE COMBUSTIBLE (ZJ, Z6)

1. Seguir los "PROCEDIMIENTOS PRE-REPARACION" antes de efectuar cualquier procedimiento para evitar que el combustible sobresalga del sistema de alimentación. [Véase PROCEDIMIENTOS PRE-REPARACION (ZJ, Z6, LF)].

2. Quitar la tapa de la batería. [Véase REMOCION/INSTALACION BATERIA (ZJ, Z6)].

3. Desconectar el cable negativo de la batería.

4. Efectuar el procedimiento siguiente para un acceso más fácil.

1. Quitar el filtro de aire. [Véase REMOCION/INSTALACION SISTEMA DE ADMISION (ZJ, Z6)].

1. Apartar la tapa del filtro de aire para que no estorbe. [Véase REMOCION/INSTALACION SISTEMA DE ADMISION (ZJ, Z6)].

2. Quitar la caja del filtro de aire.

5. Desconectar el conector del inyector de combustible.

6. Quitar según el orden indicado en la tabla.

.

7. Instalar en el orden contrario al de la remoción.

8. Controlar todos los componentes relacionados con los "PROCEDIMIENTOS POST-REPARACION". [Véase PROCEDIMIENTOS POST-REPARACION (ZJ, Z6, LF)].

Detalles de remoción grapa de inyector (ZJ, Z6)

Advertencia

• Si la brida de la lumbrera del inyector o la parte revestida del distribuidor de combustible son dañadas, ésto podría causar pérdidas de combustible. Para evitar daños, quitar la grapa de inyector con cuidado.

• Si se utiliza una grapa de inyector deformada, el inyector de combustible puede conectarse de forma incorrecta y causar pérdidas de combustible. Asegurarse de sustituir también la grapa de inyector.

1. Desprender un lado de la grapa de inyector desde la brida de la lumbrera del inyector.

2. Bloqueando un lado de la grapa de inyector, como indicado en el paso 1, para evitar que se mueva, desprender también el otro lado de la grapa.

3. Desprender la grapa de inyector deslizandola en la dirección axial del inyector de combustible.

Detalles de instalación inyector de combustible (ZJ, Z6)

1. Aplicar una pequeña cantidad de aceite limpio en el nuevo O-ring.

Advertencia

• Un O-ring dañado, puede causar pérdidas de combustible. Tener cuidado de no dañar el O-ring cuando se instala el inyector de combustible.

• Si hay material extraño en la parte de conexión del inyector de combustible, ésto podría dañar el inyector y el distribuidor de combustible. Para evitar ésto, limpiar la parte de conexión antes de conectar el inyector de combustible.

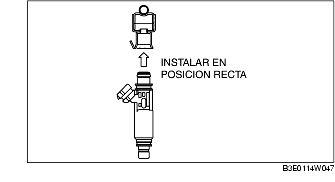

2. Instalar el inyector de combustible directamente en la lumbrera del inyector.

3. Controlar que el inyector de combustible gire normalmente.

• Si no gira normalmente, reinstalar el inyector de combustible.

Detalles de instalación grapa de inyector (ZJ, Z6)

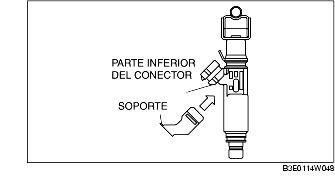

1. Instalar una nueva grapa en el inyector de combustible y colocar el componente de soporte en la parte inferior del conector del inyector.

2. Colocar la brida de la lumbrera del inyector en la ranura de la grapa del inyector, deslizar la grapa en el inyector con la ranura de la grapa y la brida de la lumbrera en paralelo.

3. Comprobar que la brida de la lumbrera del inyector esté completamente introducida en la ranura.
