CONTROL VALVULA CONTROL AIRE MINIMO (IAC) (LF)

Nota

• Llevar a cabo este control sólo cuando especificado.

Prueba de funcionamiento

1. Llevar a cabo el "Control del aire en régimen mínimo". (Véase Control sistema aire mínimo).

• Si no está conforme a lo especificado, efectuar otros controles de la válvula IAC.

Control de la resistencia

1. Desconectar el cable negativo de la batería.

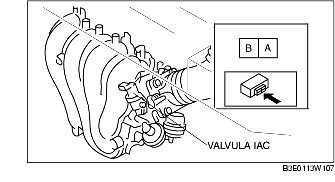

2. Desconectar el conector de la válvula IAC.

3. Medir la resistencia entre los terminales de la válvula IAC mediante un ohmímetro.

• Si no está conforme a lo especificado, sustituir la válvula IAC. [Véase REMOCION/INSTALACION SISTEMA DE ADMISION (LF)].

• Si está conforme a lo especificado, pero la "Prueba de funcionamiento" fracasa, llevar a cabo el "Control circuitos abiertos/cortocircuitos".

Especificación

Temperatura ambiente [°C (°F)]	Resistencia (ohm)
23 {73}	8.8-10,6

Control circuitos abiertos/cortocircuitos

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

2. Controlar por si hay circuito abierto o cortocircuito en los siguientes cableados (control continuidad).

Circuito abierto

• Si no hay continuidad, el circuito está abierto. Reparar o sustituir el cableado.

- Terminal A de la válvula IAC y terminal 2E del PCM

- Terminal B de la válvula IAC y terminal 2F del PCM

Cortocircuito

• Si hay continuidad, el circuito está en cortocircuito. Reparar o sustituir el cableado.

- Terminal A de la válvula IAC y alimentación

- Terminal A de la válvula IAC y masa

- Terminal B de la válvula IAC y alimentación

- Terminal B de la válvula IAC y masa
