SUSTITUCION COMPONENTES SISTEMA INMOVILIZADOR/DUPLICACION Y CANCELACION LLAVES

Premisa

• Cuando se lleven a cabo los siguientes procedimientos, el procedimiento de reajuste del inmovilizador utilizando el WDS o instrumento equivalente debe siempre llevarse a cabo: 'Sustitución del tablero de instrumentos', 'Sustitución del PCM', 'Sustitución de la junta del tablero de instrumentos y PCM', 'Cancelación del número ID de la llave'. El motor no se pondrá en marcha hasta que se halla efectuado todo el trabajo utilizando el WDS o instrumento equivalente.

• Hay dos métodos para registrar una llave adicional: utilizando el WDS o instrumento equivalente y utilizando dos llaves que puedan arrancar el motor.

• Cuando se sustituya cualquiera de los componentes del sistema inmovilizador, añadiendo/borrando llaves o efectuando otras funciones, referirse a la siguiente tabla y llevar a cabo el procedimiento aplicable (de N.1 a 5).

Advertencia

• Si uno de los siguientes objetos toca o está cerca de la cabeza de llava, la señal de comunicación entre la llave el vehículo puede ser influenzado de forma negativa, y causar la falta de arranque del motor o un error durante la registración de la llave. Si cualquiera de los siguientes objetos están tocando o están cerca de la cabeza de la llave, no efectuar el procedimiento.

- Cualquier objeto metálico

- Llaves de repuesto o llaves de otros vehículos equipados con sistema inmovilizador

- Cualquier aparato electrónico, o targeta de crédito o cualquier otra tarjeta con banda magnética

Nota

• Dentro de los siguientes procedimientos, el término 'llave válida' significa 'una llave que puede poner en marcha el motor'.

• Tras haber añadido/registrado las llaves, borrar los números ID o sustituir cualquier componente del sistema inmovilizador, comprobar que todas las llaves puedan poner en marcha el motor dentro de 5 segundos.

• Cuando se compruebe que la llaves pueden poner en marcha el motor, esperar al menos 5 segundos o más entre su inserción.

• Si el motor no se pone en marcha con una llave registrada, repetir el procedimiento desde el principio.

• No poner en marcha el motor hasta que el procedimiento de registro de todas las llaves válidas haya acabado. Si el motor se pone en marcha durante el procedimiento de registro de la llave, la modalidad de registro se parará en ese punto. Repetir el procedimiento desde el principio si el motor se pone en marcha antes de su finalización.

• Dos o más números ID de las llaves han de ser registrados para que el motor arranque.

• Se pueden registrar hasta un máximo de 8 números ID para llaves en cada vehículo. El WDS o instrumento equivalente puede ser utilizado para comprobar los números ID de llave registrados en un sólo vehículo.

• No seleccionar menús de la pantalla del WDS o instrumento equivalente que no se indiquen en los procedimientos.

N.1. Procedimiento registro llave adicional (utilizando dos llaves válidas)

Condiciones

• El cliente tiene dos o más llaves válidas.

Nota

• Un máximo de 8 llaves se pueden registrar para cada vehículo. Si el registro no se realiza satisfactoriamente y aparece el DTC 15 incluso cuando el procedimiento se ha efectuado adecuadamente, utilizar la función de control de datos PID del WDS o instrumento equivalente para comprobar el número de llaves ha sido registrado.

• Si ya han sido registradas ocho llaves, y es necesario registrar otras, los primeros números ID de llaves han de ser borrados. Para borra los números ID de las llaves, véase "N.3 Procedimiento sustitución llave (Borrar los números ID previamente registrados, registrar de nuevo las llaves)".

Procedimiento

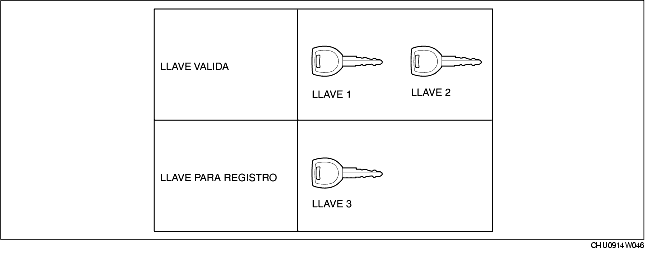

1. Tener una llave (llave 3) lista para su registro.

2. Usando la llave 1, girar el conmutador de arranque en posición ON.

3. Comprobar que la luz de protección se enciende durante aproximadamente 3 segundos y luego se apaga.

4. Utilizar la llave 1, poner el conmutador de arranque en posición LOCK durante 4 segundos aprox. después de que la luz de protección se apague.

5. Quitar llave 1

6. Repetir el paso 2-5 utilizando la llave 2.

7. Repetir el paso 2-5 utilizando la llave 3.

8. Si es necesario registrar llaves adicionales, repetir los pasos 1-7 de la misma forma que con la llave 3.

N.2. Procedimiento de registración llave adicional (con el WDS o instrumento equivalente)

Condiciones

• El cliente sólo tiene una llave válida. O el cliente no tiene llaves válida. (También puede llevarse a cabo si hay dos o más llaves válidas)

Nota

• Un máximo de 8 llaves se pueden registrar para cada vehículo. Si el registro no se realiza satisfactoriamente y aparece el DTC 15 incluso cuando el procedimiento se ha efectuado adecuadamente, utilizar la función de control de datos PID del WDS o instrumento equivalente para comprobar el número de llaves ha sido registrado.

• Si ya han sido registradas ocho llaves, y es necesario registrar otras, los primeros números ID de llaves han de ser borrados. Para borra los números ID de las llaves, véase "N.3 Procedimiento sustitución llave (Borrar los números ID previamente registrados, registrar de nuevo las llaves)".

Procedimiento

1. Tener una llave (llave 1) lista para su registro.

2. Usando la llave 1, girar el conmutador de arranque en posición ON.

Nota

• A pesar de que la luz de protección parpadee y se visualice el DTC 15, esto no indica que el procedimiento es inadecuado. Continuar efectuando el procedimiento como se indica.

3. Conectar el WDS o algo equivalente al DLC-2.

4. Seleccionar la "Función Carrocería/Seguridad/PATS' en el menú de la pantalla del WDS o instrumento equivalente.

5. Llevar a cabo el acceso de seguridad como se indica en la pantalla del WDS o instrumento equivalente. (Véase N.6 Procedimiento acceso de seguridad).

6. Seleccionar la "Programación llave de encendido adicional' en el menú de la pantalla del WDS o instrumento equivalente.

N.3 Procedimiento sustitución llave (Borrar los números ID previamente registrados, registrar de nuevo las llaves)

Procedimiento

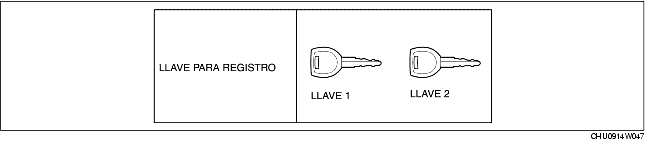

1. Tiene dos o más llaves (llave 1, llave 2) listas para registrar después de borrar los números ID de llaves.

2. Usando la llave 1, girar el conmutador de arranque en posición ON.

Nota

• A pesar de que la luz de protección parpadee y se visualice el DTC 15, esto no indica que el procedimiento es inadecuado. Continuar efectuando el procedimiento como se indica.

3. Conectar el WDS o algo equivalente al DLC-2.

4. Seleccionar la "Función Carrocería/Seguridad/PATS' en el menú de la pantalla del WDS o instrumento equivalente.

5. Llevar a cabo el acceso de seguridad como se indica en la pantalla del WDS o instrumento equivalente. (Véase N.6 Procedimiento acceso de seguridad).

6. Seleccionar ' Borrar números ID llave de arranque' en el menú de la pantalla del WDS o instrumento equivalente y llevar a cabo las tareas según la pantalla del WDS o equivalente.

N.4 Cambiar el método para registrar llaves adicionales

Nota

• Este procedimiento es para cambiar la programación activada/desactivada de 'N.1 Procedimiento de registro llave adicional (utilizando dos llaves válidas)'.

• La programación de default para los vehículos nuevos y la sustitución del tablero de instrumentos está 'Habilitada'.

• Al desactivar el 'N.1 Procedimiento de registro llave adicional (utilizando dos llaves válidas)', sólo el WDS o instrumento equivalente puede utilizarse para registrar llaves adicionales, y por lo tanto prevenir que dos llaves válidas sean utilizadas para crear una llave de repuesto no autorizada. Esta función es para compañías de alquiler de coches u otras de flotas de vehículos.

Procedimiento

1. Usando cualquier llave, girar el conmutador de arranque en posición ON. (Puede ser utilizada tanto una llave válida como no registrada).

Nota

• Cuando se utilice una llave no registrada, a pesar de que la luz de protección parpadee y se visualice el DTC 15, esto no indica que el procedimiento es inadecuado. Continuar efectuando el procedimiento como se indica.

2. Conectar el WDS o algo equivalente al DLC-2.

3. Seleccionar la "Función Carrocería/Seguridad/PATS' en el menú de la pantalla del WDS o instrumento equivalente.

4. Llevar a cabo el acceso de seguridad como se indica en la pantalla del WDS o instrumento equivalente. (Véase N.6 Procedimiento acceso de seguridad).

5. Seleccionar la "Activación programación llave de repuesto cliente' o "Desactivación programación llave de repuesto cliente' en el menú de la pantalla del WDS o instrumento equivalente. Dependiendo del menú seleccionado, el método de registro de llave adicional es el que se muestra a continuación:

6. Después de comprobar que el menú función PATS se ha visualizado de nuevo en el WDS o instrumento equivalente, seleccionar "Exit" para completar el WDS o función equivalente.

7. Después del paso 6, esperar 10 segundos o más y poner el conmutador de arranque a la posición LOCK.

N.5 Reajuste del procedimiento del sistema inmovilizador cuando se sustituye el PCM o el tablero de instrumentos

Condiciones

• Cuando se sustituye sólo el PCM: ninguna condición.

• Cuando se sustituye sólo el tablero de instrumentos: el cliente tiene dos o más llaves válidas después de las tareas de sustitución.

• Cuando se sustituye el PCM y el tablero de instrumentos: el cliente tiene dos o más llaves válidas después de la sustitución.

Advertencia

• Cuando se sustituye el PCM y el tablero de instrumentos a la vez, seguir las mismas instrucciones descritas en el procedimiento para 'cuando se sustituya el tablero de instrumentos'.

• Cuando se sustituye sólo el PCM, empezar desde el paso 2. Además, cuando la llave 1 se indica en el procedimiento, cualquier llave válida puede ser utilizada.

• Antes de iniciar el paso 1, completar el procedimiento para la sustitución del PCM y del tablero de instrumentos.

Procedimiento

1. Tener dos o más llaves (llave 1, llave 2) lista para su registro.

2. Usando la llave 1, girar el conmutador de arranque en posición ON.

Nota

• Cuando se sustituye sólo el PCM: La luz de protección se enciende durante 3 segundos y se apaga.

• Cuando se sustituye sólo el tablero de instrumentos: A pesar de que la luz de protección parpadee y se visualice el DTC 15, esto no indica que el procedimiento es inadecuado. Continuar efectuando el procedimiento como se indica.

3. Conectar el WDS o algo equivalente al DLC-2.

4. Seleccionar la "Función Carrocería/Seguridad/PATS' en el menú de la pantalla del WDS o instrumento equivalente.

5. Llevar a cabo el acceso de seguridad como se indica en la pantalla del WDS o instrumento equivalente. (Véase N.6 Procedimiento acceso de seguridad).

6. Seleccionar "Reprogramación de parámetros' en el menú de la pantalla del WDS o instrumento equivalente.

7. Llevar a cabo de nuevo el acceso de seguridad como se indica en la pantalla del WDS o instrumento equivalente. (Véase N.6 Procedimiento acceso de seguridad).

8. Seleccionar la parte sustituida como se indica con la pantalla del WDS o instrumento equivalente.

• Cuando se sustituye sólo el PCM: Seleccionar "PCM".

• Cuando se sustituye sólo el tablero de instrumentos: Seleccionar "HEC".

Nota

• Al mismo tiempo, no seleccionar ninguna otra parte en el menú de la pantalla del WDS o instrumento equivalente.

9. Efectuar las tareas según las indicaciones en la pantalla del WDS o instrumento equivalente.

N.6 Procedimiento acceso de seguridad

Nota

• El acceso de seguridad puede efectuarse con las siguientes funciones: "Programación llave de encendido adicional", "Cancelación número ID llave", "Habilitación/deshabilitación programación llave de repuesto cliente" y "Reprogramación de parámetros".

Procedimiento

1. Conectar el WDS o algo equivalente al DLC-2.

2. Seleccionar la "Función Carrocería/Seguridad/PATS' en el menú de la pantalla del WDS o instrumento equivalente.

3. Se inicia el acceso de seguridad y en el WDS o instrumento equivalente se visualiza 'Código de salida'.

Advertencia

• Después de haber leído el código de salida, no poner el conmutador de arranque de LOCK a ON 5 veces, de lo contrario el código de salida cambia.

4. Introducir el correspondiente 'Código de entrada' para el 'Código de salida' visualizado en la pantalla del WDS o instrumento equivalente.

5. Después de haber efectuado el acceso de seguridad satisfactoriamente, 'Programación llave encendido adicional', 'Borrar número ID llave encendido' o 'Activar/desactivar programación llave repuesto cliente' se visualizan en la pantalla del WDS o instrumento equivalente. Cuando se lleve a cabo la 'Reprogramación de parámetros', el acceso de seguridad se requerirá dos veces, después de haberlo completado correctamente por segunda vez se visualizará la 'Sustitución del módulo'.
