REMOCION/INSTALACION ESPIRAL DE CONEXION

1. Desconectar el cable negativo de la batería.

2. Quitar los siguientes componentes:

(1) Módulo airbag lado conductor (Véase REMOCION/INSTALACION MODULO AIRBAG LADO CONDUCTOR).

(2) Volante (Véase REMOCION/INSTALACION VOLANTE Y COLUMNA DE LA DIRECCION).

(3) Guardatalón delantero (Véase REMOCION/INSTALACION GUARDATALON DELANTERO).

(4) Revestimiento lateral delantero (Véase REMOCION/INSTALACION REVESTIMIENTO LATERAL DELANTERO).

(5) Panel inferior (Véase REMOCION/INSTALACION PANEL INFERIOR).

(6) Tapa columna de la dirección (Véase REMOCION/INSTALACION TAPA COLUMNA DE DIRECCION).

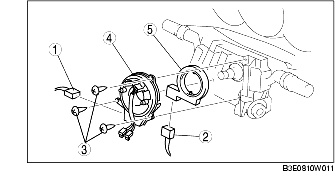

3. Quitar según el orden indicado en la tabla.

4. Instalar en el orden contrario al de la remoción.

5. Poner el conmutador de arranque en posición ON.

6. Comprobar que la luz de aviso del sistema airbag se ilumine durante 6 segundos aproximadamente y luego se apague.

• Si la luz de aviso del sistema airbag no funciona normalmente, véase el sistema diagnóstico de a bordo (sistema airbag) y llevar a cabo el control del sistema.

Detalles de instalación espiral de conexión

Advertencia

• Si la espiral de conexión no está ajustada, el alambre de su interior puede enrrollarse excesivamente y romperse por la tensión causada por el volante. Ajustar siempre la espiral de conexión después de la instalación.

1. Ajustar la espiral de conexión después de su instalación. (Véase AJUSTE ESPIRAL DE CONEXION).

Detalles de remoción sensor ángulo de virada

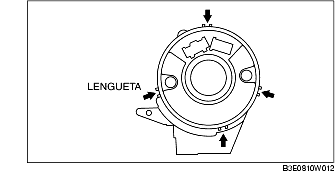

1. Desprender las lengüetas en los cuatro puntos que se muestran en la figura y quitar el sensor ángulo de virada.
