DIAGNOSTICO DE ABORDO (ABS)

Descripción prueba diagnóstico de a bordo (OBD)

• La prueba OBD controla la integridad y el funcionamiento del ABS y produce los resultados pedidos por las pruebas específicas.

• Además la prueba de diagnóstico de a bordo:

- Provee un rápido control del ABS que normalmente se lleva a cabo al principio de cada procedimiento de diagnóstico.

- Provee una comprobación, después la reparación, para esegurarse de que no hayan ocurrido otras averías durante el mantenimiento.

• La prueba OBD se divide en 3 partes:

- Leer/borrar resultados de diagnóstico, registro y control PID y modalidades de mando activo.

Leer/borrar resultados del diagnóstico

• Esta función permite leer o borrar los DTC en la memoria de la unidad ABS HU/CM.

Registro y control datos PID

• Esta función permite acceder a los valores de unos datos, a las señales de entrada, a los valores calculados y a las informaciones sobre el estado del sistema.

Modalidad mandos activos

• Esta función permite controlar los dispositivos a través del WDS o instrumento equivalente.

Procedimiento de lectura de los DTC

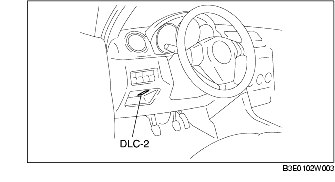

1. Conectar el WDS o instrumento equivalente al conector del DLC-2 del vehículo.

2. Recuperar el DTC mediante WDS o instrumento equivalente.

Procedimiento de cancelación de los DTC

1. Tras haber efectuado las reparaciones, llevar a cabo el procedimiento de lectura de los DTC.

2. Borrar el DTC con el WDS o instrumento equivalente.

3. Asegurarse de haber solucionado el problema de que se ha quejado el cliente.

Procedimiento de registro y control datos PID

1. Conectar el WDS o instrumento equivalente al conector del DLC-2 del vehículo.

2. Acceder y controlar los PID mediante WDS o instrumento equivalente.

Procedimiento modalidad de mando activo

1. Conectar el WDS o instrumento equivalente al conector 16 polos del DLC-2.

2. Poner el conmutador de arranque en posición ON (motor apagado) o arrancar el motor.

3. Activar las modalidades de mando activo usando el WDS o instrumento equivalente.

Tabla de los DTC

Tabla de control DATOS PID

Tabla modalidades de mandos activos
