CONTROL ELECTROVALVULA DE TURBULENCIA VARIABLE (LF)

1. Quitar la electroválvula de turbulencia variable. [Véase REMOCION/INSTALACION SISTEMA DE ADMISION (LF)].

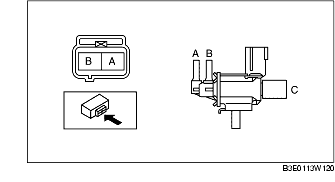

2. Controlar el flujo de aire entre las lumbreras en las condiciones siguientes.

• Si no está conforme a lo especificado, sustituir la electroválvula de turbulencia variable.

• Si está conforme a lo especificado, llevar a cabo "Control circuitos abiertos/cortocircuitos".

Control circuitos abiertos/cortocircuitos

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

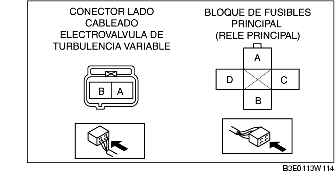

2. Controlar por si hay circuito abierto o cortocircuito en los siguientes cableados (control de continuidad).

Circuito abierto

• Si no hay continuidad, el circuito está abierto. Reparar o sustituir el cableado.

- Terminal B de la electroválvula de turbulencia variable y terminal 2AI del PCM

- Terminal A de la electroválvula de turbulencia variable y terminal A del relé principal

Cortocircuito

• Si hay continuidad, el circuito está en cortocircuito. Reparar o sustituir el cableado.

- Terminal A de la electroválvula de turbulencia variable y masa carrocería

- Terminal B de la electroválvula de turbulencia variable y electroválvula
