PROCEDIMIENTO PARA DETERMINAR LA UBICACION DE UN FUNCIONAMIENTO INCORRECTO

B3E090255430W03

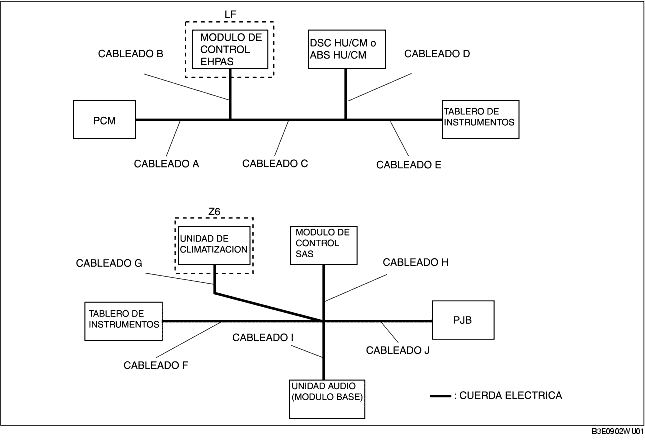

Esquema eléctrico del sistema

PCM

1. Controlar la visualización del DTC U0121 y/o U0155, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación		Posición de la avería
Módulo	DSC HU/CM o ABS HU/CM	Tablero de instrumentos	Posición de la avería
PCM	-	-	• Cableado A • Cableado C • Tablero de instrumentos • PCM
	×	-	• Cableado E • Tablero de instrumentos
	-	×	• Cableado D • DSC HU/CM o ABS HU/CM

Módulo de control EHPAS

1. Controlar la visualización del DTC U0100 y/o U2023, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación	Posición de la avería
Módulo	PCM	Posición de la avería
Módulo de control EHPAS	-	• Cableado A • Cableado B • Módulo de control EHPAS • PCM

DSC HU/CM o ABS HU/CM

1. Controlar la visualización del DTC U1900, U2202 (con DSC) y/o U2523, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación	Posición de la avería
Módulo	PCM	Posición de la avería
DSC HU/CM o ABS HU/CM	-	• Cableado A • Cableado C • Cableado D • PCM

Tablero de instrumentos

1. Controlar la visualización del DTC U0100, U0121 y/o U0131, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación			Posición de la avería
Módulo	PCM	DSC HU/CM o ABS HU/CM	Módulo de control EHPAS	Posición de la avería
Tablero de instrumentos	-	-	-	• Cableado E • PCM • DSC HU/CM o ABS HU/CM • Módulo de control EHPAS • Tablero de instrumentos
	-	-	×	• Cableado A • Cableado D • PCM • DSC HU/CM o ABS HU/CM
	-	×	-	• Cableado C • PCM • Módulo de control EHPAS
	-	×	×	• Cableado A • PCM
	×	-	-	• Cableado B • Cableado D • DSC HU/CM o ABS HU/CM • Módulo de control EHPAS
	×	-	×	• Cableado D • DSC HU/CM o ABS HU/CM
	×	×	-	• Cableado B • Módulo de control EHPAS

3. Controlar la visualización del DTC U0140, U0151 y/o U0184, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

4. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación			Posición de la avería
Módulo	PJB	Módulo de control SAS	Unidad audio (módulo base)	Posición de la avería
Tablero de instrumentos	-	-	-	• Cableado F • Tablero de instrumentos • PJB • Módulo de control SAS • Unidad audio (módulo base)
	-	-	×	• Cableado H • Cableado J • PJB • Módulo de control SAS
	-	×	-	• Cableado I • Cableado J • PJB • Unidad audio (módulo base)
	-	×	×	• Cableado J • PJB
	×	-	-	• Cableado H • Cableado I • Módulo de control SAS • Unidad audio (módulo base)
	×	-	×	• Cableado H • Módulo de control SAS
	×	×	-	• Cableado I • Unidad audio (módulo base)

Unidad de control climatización

1. Controlar la visualización del DTC U0140, U0155 y/o U0184, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación			Posición de la avería
Módulo	PJB	Tablero de instrumentos	Unidad audio (módulo base)	Posición de la avería
Unidad de control climatización	-	-	-	• Cableado G • Unidad de control climatización • PJB • Tablero de instrumentos • Unidad audio (módulo base)
	-	-	×	• Cableado F • Cableado J • PJB • Tablero de instrumentos
	-	×	-	• Cableado I • Cableado J • PJB • Unidad audio (módulo base)
	-	×	×	• Cableado J • PJB
	×	-	-	• Cableado F • Cableado I • Tablero de instrumentos • Unidad audio (módulo base)
	×	-	×	• Cableado F • Tablero de instrumentos
	×	×	-	• Cableado I • Unidad audio (módulo base)

Módulo de control SAS

1. Controlar la visualización del DTC U1900, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación	Posición de la avería
Módulo	Tablero de instrumentos	Posición de la avería
Módulo de control SAS	-	• Cableado F • Cableado H • Módulo de control SAS • Tablero de instrumentos

PJB

1. Controlar la visualización del DTC U1900, mediante el WDS o instrumento equivalente. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].

2. Mediante la tabla siguiente, determinar el componente que no funciona correctamente del sistema CAN.

×: Normal

-: error de comunicación


Módulo	Estado comunicación	Posición de la avería
Módulo	Unidad de control climatización Unidad audio (módulo base) Tablero de instrumentos	Posición de la avería
PJB	-	• Cableado F • Cableado G • Cableado I • Cableado J • PJB • Unidad de control climatización • Unidad audio (módulo base) • Tablero de instrumentos

Procedimientos de reparación

1. Controlar el conector del módulo defectuoso.

• Si hay funcionamiento incorrecto, sustituir o reparar el conector.

2. Controlar el cableado defectuoso como sigue:

• En caso de funcionamiento incorrecto, reparar o sustituir el cableado.

• En caso de funcionamiento incorrecto, sustituir el módulo defectuoso.

- Cortocircuito hacia masa

- Cortocircuito hacia alimentación

- Cables acoplados en cortocircuito entre si

- Circuito abierto

3. Volver a conectar todos los conectores desconectados.

4. Borrar los DTC relacionados con el sistema CAN mediante el WDS o instrumento equivalente.

5. Borrar los DTC relacionados con el sistema CAN mediante el WDS o instrumento equivalente.

• Si aparecen de nuevo los mismos DTC, sustituir el módulo defectuoso.

- U0073 (PCM, módulo de control EHPAS, tablero de instrumentos, módulo de control SAS)

- U0516 (unidad de climatización)

- U1900 (PJB)

- U2012 (DSC HU/CM o ABS HU/CM)

- U2516 (tablero de instrumentos)

• Si aparece otro DTC, efectuar el control del DTC apropiado. [Véase TABLA DE LOS DTC (SISTEMA DE COMUNICACION MULTIPLEX)].
