REMOCION/INSTALACION CILINDRO MAESTRO DE EMBRAGUE

1. Quitar la batería y la correspondiente bandeja.

[Véase REMOCION/INSTALACION BATERIA (ZJ, Z6)].

[Véase REMOCION/INSTALACION BATERIA (LF)].

2. Separar el eje de la dirección.

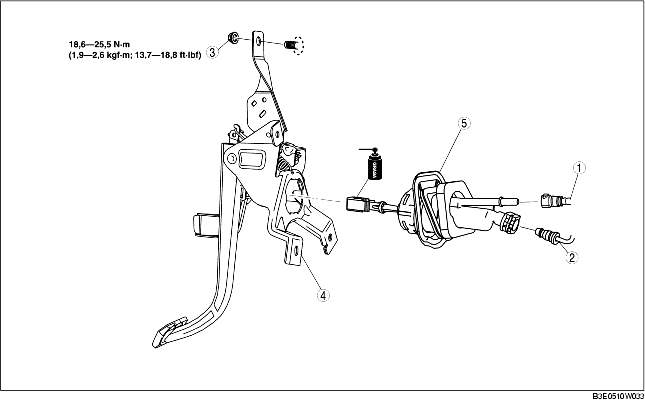

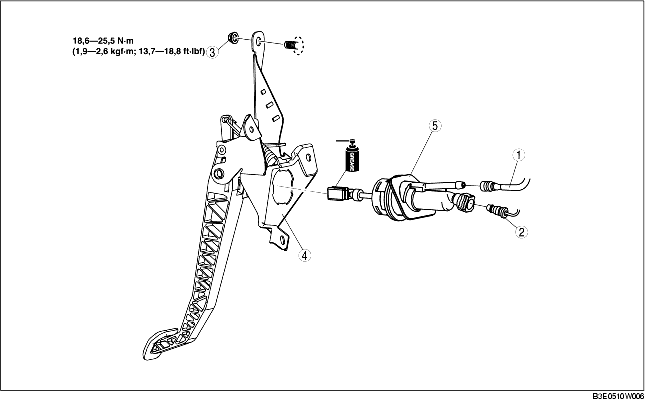

3. Quitar según el orden indicado en la tabla.

4. Taponar el tubo de embrague después de haberlo quitado para evitar pérdidas.

5. Instalar en el orden contrario al de la remoción.

6. Después de la instalación, controlar el pedal del embrague. (Véase CONTROL PEDAL DEL EMBRAGUE).

Volante a la izquierda

.

Volante a la derecha

.

Detalles de remoción tubo y tubo fexible del depósito del embrague

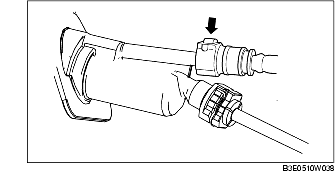

1. Quitar el tubo flexible del cilindro maestro mientras se empuja el punto indicado por la flecha en la figura.

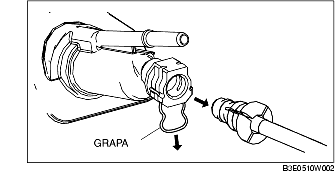

2. Tirar de la grapa del cilindro maestro en la posición indicada en la figura y extraer el conector del tubo del embrague en posición recta para desprenderlo.

Detalles de remoción cilindro maestro de embrague

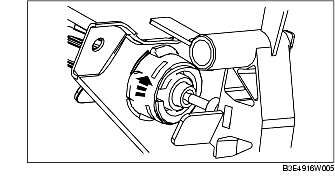

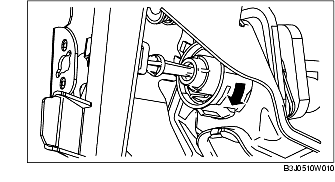

1. Girar el cilindro maestro de embrague en la dirección indicada y quitarlo.

Volante a la izquierda

Volante a la derecha

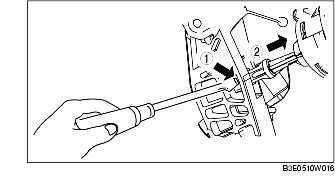

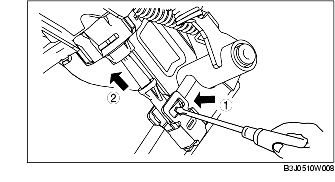

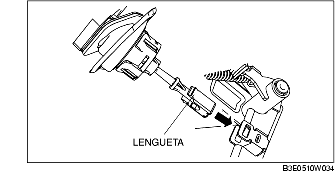

2. Aplastar las lengüetas izquierda y derecha de la barra de empuje con un destornillador de punta plana y quitar la barra.

Volante a la izquierda

Volante a la derecha

Detalles de instalación cilindro maestro de embrague

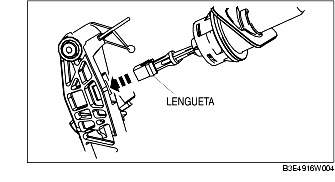

1. Instalar la barra de empuje hasta que las lengüetas se bloqueen.

Volante a la izquierda

Volante a la derecha

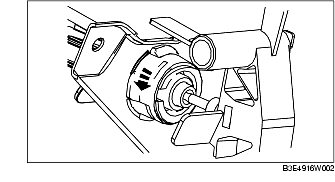

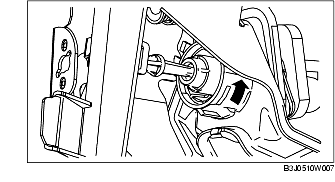

2. Girar el cilindro maestro de embrague en la dirección indicada hasta que se pare.

Volante a la izquierda

Volante a la derecha

Detalles de instalación tubo y tubo fexible del depósito del embrague

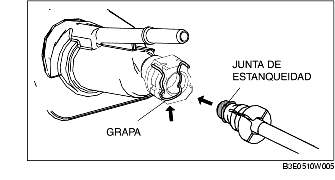

1. Instalar la grapa del cilindro maestro en la posición que se muestra en la figura.

Advertencia

• Comprobar que la junta de estanqueidad del conector del tubo del embrague no esté dañada.

2. Instalar el tubo del embrague en posición recta.

3. Tirar del tubo del embrague para comprobar que no salga y colocarlo de nuevo completamente.

4. Introducir el conector del tubo flexible del depósito en posición recta hasta que se oiga un clic.

5. Tirar del tubo flexible del depósito para comprobar que no salga y colocarlo de nuevo completamente.
