REMOCION/INSTALACION CILINDRO DE DESEMBRAGUE

B3E051041920W01

1. Quitar la tapa inferior.

2. Quitar según el orden indicado en la tabla.

3. Instalar en el orden contrario al de la remoción.

.

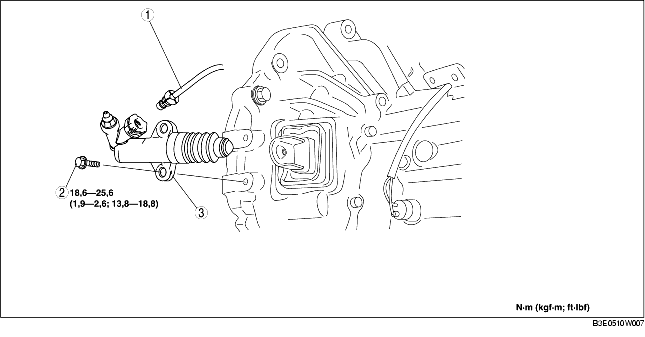

1
Tubo de embrague
2
Perno fileteado
3
Cilindro de desembrague

Detalles de remoción tubo del embrague

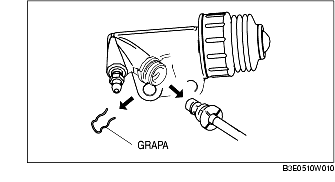

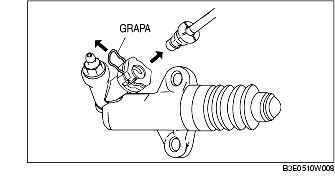

1. Tirar de la grapa en la posición indicada en la figura y extraer el conector del tubo del embrague en posición recta para desprenderlo.

F35M-R

G35M-R

Detalles de instalación tubo del embrague

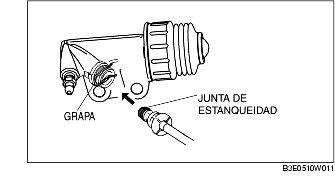

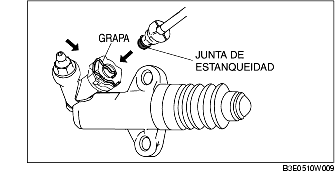

1. Instalar la grapa en la posición que se muestra en la figura.

Advertencia
• Comprobar que la junta de estanqueidad del conector del tubo del embrague no esté dañada.

F35M-R

G35M-R

2. Instalar el tubo del embrague en posición recta.

3. Tirar del tubo del embrague para comprobar que no salga y colocarlo de nuevo completamente.
