CONTROL SENSOR VELOCIDAD RUEDA ABS DELANTERA

Control visual de instalación

1. Controlar lo siguiente:

• En caso de funcionamiento incorrecto, sustituir el componente.

(1) Juego excesivo del sensor velocidad rueda ABS

(2) Deformación del sensor de velocidad rueda ABS

(3) Deformación o daños del rotor del sensor ABS

Control juego

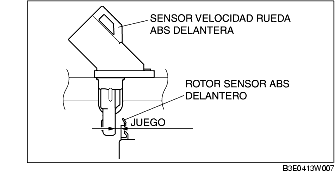

1. Controlar el juego entre el sensor velocidad rueda ABS delantera y el rotor del sensor ABS.

• En caso de funcionamiento incorrecto, comprobar si hay una instalación inadecuada y sustituir si fuese necesario.

Juego

2.1 mm (0.082 in) o inferior

Control valor que sale del sensor

Advertencia

• Controlar la resistencia con otros comprobadores puede dañar el circuito interior del sensor velocidad rueda ABS. Asegurarse de utilizar el WDS o instrumento equivalente para controlar el sensor velocidad rueda ABS.

1. Poner el conmutador de arranque en posición OFF.

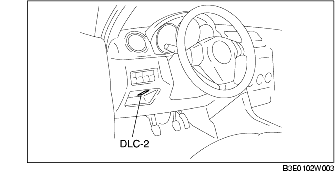

2. Conectar el WDS o instrumento equivalente al DLC-2.

3. Seleccionar los siguientes PID mediante el WDS o instrumento equivalente:

• LF_WSPD

(Sensor velocidad rueda delantera izquierda)

• RF_WSPD

(Sensor velocidad rueda delantera derecha)

4. Poner en marcha el motor y conducir el vehículo.

5. Comprobar que la pantalla del WDS o equivalente muestre el mismo valor que el taquímetro.

• En caso de funcionamiento incorrecto, sustituir el sensor velocidad rueda ABS delantera.
