CONTROL PEDAL DEL FRENO

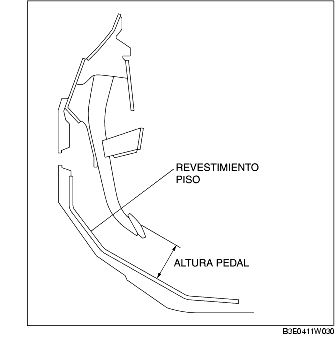

Control altura del pedal

1. Medir la distancia desde el centro de la superficie superior del forro del pedal a la cubierta del piso y comprobar que esté conforme a las especificaciones.

• Si no está conforme a las especificaciones, sustituir el pedal del freno.

Altura del pedal (valor de referencia)

136,4 mm (5,37 in)

Control juego del pedal

1. Presionar el pedal diversas veces para soltar el vacío del servofreno.

2. Presionar suavemente con la mano el pedal y medir el juego del pedal.

• Si no está conforme a lo especificado, controlar el desgaste de la clavija de junta. Sustituir en caso de funcionamiento incorrecto.

Juego estándar del pedal

4,0-8,4 mm (0,16-0,33 in)

Nota

• Si no hay funcionamiento incorrecto en la clavija de junta, hay una posibilidad de que el servofreno tenga un funcionamiento incorrecto. Comprobar que no haya funcionamientos incorrectos y sustiuir si fuese necesario.

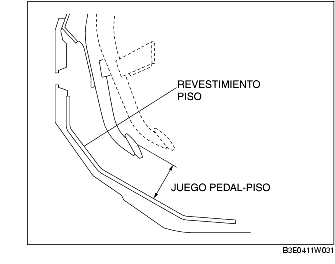

Control juego pedal-piso

1. Poner en marcha el motor y pisar el pedal del freno con una fuerza de 147 N (15,0 kgf; 33,0 lbf).

2. Medir la distancia desde el centro de la superficie superior del forro del pedal a la cubierta del piso y comprobar que esté conforme a las especificaciones.

• Si está inferior a las especificaciones, controlar por si hay aire en la tubería de freno.

Juego pedal-piso estándar

89,8 mm (3,54 in) o más
