CONTROL SENSOR TEMPERATURA AIRE DE ADMISION (IAT) (LF)

Nota

• Antes de llevar a cabo el siguiente control, asegurarse de seguir el procedimiento indicado en el esquema de búsqueda averías.

Control de la resistencia

1. Desconectar el conector del sensor masa flujo aire.

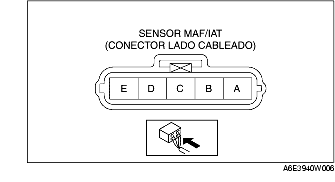

2. Comprobar que la resistencia entre los terminales D y E del sensor MAF esté conforme a las especificaciones.

• Si la condición/especificación (referencia) de los elementos de control no está conforme a lo especificado, incluso cuando la resistencia del sensor IAT sí lo esté, llevar a cabo el "Control circuitos abiertos/cortocircuitos".

• Si no está conforme a lo especificado, sustituir el sensor MAF.

Estándar

Temperatura ambiente (°C (°F)]	Resistencia (kOhm)
-20 (-4,0)	13,6-18,4
20 (68)	2,21-2,69
60 (140)	0,493-0,667

Control circuitos abiertos/cortocircuitos

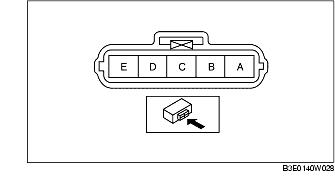

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

2. Controlar si los siguientes cableados están abiertos o en cortocircuito. (Control de la continuidad)

Circuito abierto

• Si no hay continuidad, el circuito está abierto. Reparar o sustituir el cableado.

- Terminal D sensor MAF/IAT y terminal 1AH del PCM

- Terminal E del sensor MAF/IAT y terminal 1AA del PCM

Cortocircuito

• Si hay continuidad, el circuito está en cortocircuito. Reparar o sustituir el cableado.

- Terminal E del sensor MAF/IAT y alimentación

- Terminal D del sensor MAF/IAT y alimentación

- Terminal D del sensor MAF/IAT y masa carrocería
