CONTROL SENSOR TEMPERATURA LIQUIDO ENFRIAMIENTO MOTOR (ECT) (LF)

Control de la resistencia

Nota

• Antes de llevar a cabo el siguiente control, asegurarse de seguir el procedimiento indicado en el esquema de búsqueda averías.

1. Desconectar el conector del sensor ECT.

2. Quitar el sensor ECT. [Véase REMOCION/INSTALACION SENSOR TEMPERATURA LIQUIDO DE ENFRIAMIENTO MOTOR (ECT) (LF)].

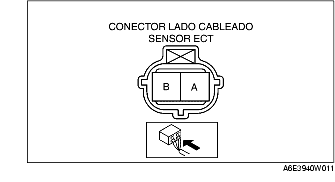

3. Colocar el sensor ECT en el agua y medir la resistencia entre los terminales A y B mientras se aumenta la temperatura del agua.

• Si la condición/especificación (referencia) de los elementos de control no está conforme a lo especificado, incluso cuando la resistencia del sensor ECT sí lo esté, llevar a cabo el "Control circuitos abiertos/cortocircuitos".

• Si no está conforme a lo especificado, sustituir el sensor ECT.

Estándar

Temperatura del agua (°C (°F)]	Resistencia (kOhm)
20 (68)	35,48-39,20
70 (158)	5,07-5,60
80 (176)	3,65-4,02

Control circuitos abiertos/cortocircuitos

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

2. Controlar si los siguientes cableados están abiertos o en cortocircuito. (Control de la continuidad)

Circuito abierto

• Si no hay continuidad, el circuito está abierto. Reparar o sustituir el cableado.

- Terminal A del sensor ECT y terminal 2AK del PCM

- Terminal B del sensor ECT y terminal 2AA del PCM

Cortocircuito

• Si hay continuidad, el circuito está en cortocircuito. Reparar o sustituir el cableado.

- Terminal A del sensor ECT y alimentación

- Terminal A del sensor ECT y masa carrocería

- Terminal B del sensor ECT y alimentación
