CONTROL SENSOR POSICION EJE DE EXCENTRICAS (CMP) (LF)

Nota

• Antes de llevar a cabo el siguiente control, asegurarse de seguir el procedimiento indicado en el esquema de búsqueda averías. (Véase Procedimiento de búsqueda averías).

Control de la resistencia

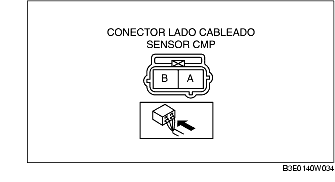

1. Desconectar el conector del sensor CMP.

2. Medir la resistencia entre los terminales A y B del sensor CMP.

• Si no está conforme a lo especificado, sustituir el sensor CMP.

• Si la condición/especificación (referencia) de los elementos de control no está conforme a lo especificado, incluso cuando la resistencia sí lo esté, llevar a cabo el "Control circuitos abiertos/cortocircuitos".

Resistencia

400-550 ohm

Control circuitos abiertos/cortocircuitos

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

2. Controlar si los siguientes cableados están abiertos o en cortocircuito. (Control de la continuidad)

Circuito abierto

• Si no hay continuidad, el circuito está abierto. Reparar o sustituir el cableado.

- Terminal A del sensor CMP y terminal 2V del PCM

- Terminal B del sensor CMP y terminal 2U del PCM

Cortocircuito

• Si hay continuidad, el circuito está en cortocircuito. Reparar o sustituir el cableado.

- Terminal A del sensor CMP y alimentación

- Terminal A del sensor CMP y masa carrocería

- Terminal B del sensor CMP y alimentación

- Terminal B del sensor CMP y masa carrocería
