CONTROL INTERRUPTOR NEUTRO (LF)

B3E014017640W03

Nota
• Antes de llevar a cabo el siguiente control, asegurarse de seguir el procedimiento indicado en el esquema de búsqueda averías.

Control de la continuidad

1. Quitar el interruptor neutro. [Véase REMOCION/INSTALACION INTERRUPTOR NEUTRO (G35M-R)].

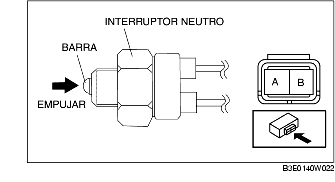

2. Comprobar que la continuidad entre los terminales A y B del interruptor neutro es la que se indica en la tabla.

• Si ésto no ocurre, llevar a cabo "Control circuitos abiertos/cortocircuitos".
• Si no puede ser comprobado, sustituir el interruptor neutro.

Condición de medido

Continuidad

Barra empujada
Continuidad detectada
Excepto la condición sobremencionada
Sin continuidad

Control circuitos abiertos/cortocircuitos

1. Desconectar el conector del PCM. [Véase REMOCION/INSTALACION PCM (LF)].

2. Controlar si los siguientes cableados están abiertos o en cortocircuito. (Control de la continuidad)

Circuito abierto

• Terminal A del interruptor neutro y terminal 1S del PCM
• Terminal B del interruptor neutro y masa carrocería

Cortocircuito

• Terminal B del interruptor neutro y masa carrocería
