Procedimiento de diagnóstico
PASO
|
INSPECCION
|
ACCION
|
|
---|---|---|---|
1
|
COMPROBAR SI SE HAN REGISTRADO LOS DATOS INSTANTANEOS MEMORIZADOS
• ¿Se han registrado los DATOS INSTANTANEOS MEMORIZADOS?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Registrar los DATOS INSTANTANEOS MEMORIZADOS según el orden de reparación, luego pasar al paso siguiente.
|
||
2
|
COMPROBAR SI HAY INFORMACIONES TECNICAS RELACIONADAS
• Controlar por si hay informaciones técnicas relacionadas.
• ¿Hay informaciones técnicas?
|
Sí
|
Llevar a cabo la reparación o el diagnóstico según la Información Técnica.
• Si el problema sigue existiendo pasar al paso siguiente.
|
No
|
Pasar al paso siguiente.
|
||
3
|

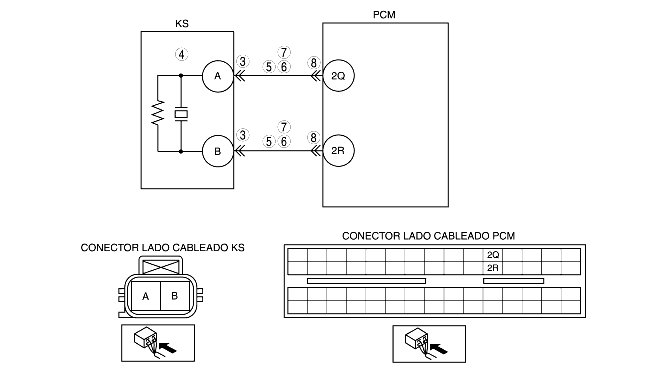

CONTROLAR LOS TERMINALES DEL CONECTOR DEL SENSOR KS
• Poner el conmutador de arranque en posición OFF.
• Desconectar el conector del sensor KS.
• Controlar por si hay conexiones defectuosas en los terminales A y B (tales como terminales dañados, desconectados y corrosión).
• ¿Hay funcionamientos incorrectos?
|
Sí
|
Reparar el terminal, luego pasar al paso 9.
|
No
|
Pasar al paso siguiente.
|
||
4
|
CONTROLAR EL KS
• Llevar a cabo el control del sensor KS
• ¿El sensor KS funciona correctamente?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Sustituir el KS, luego pasar al Paso 9.
|
||
5
|
CONTROLAR SI EL CIRCUITO DEL SENSOR KS ESTA ABIERTO
• Desconectar el conector del PCM.
• Controlar por si hay continuidad entre los siguientes terminales:
• ¿Hay continuidad?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Reparar o sustituir el cableado, luego pasar al Paso 9.
|
||
6
|
CONTROLAR POR SI HAY CORTOCIRCUITO HACIA MASA EN EL CIRCUITO DEL SENSOR KS
• Controlar la continuidad en los siguientes terminales:
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado dañado, luego pasar al paso 9.
|
No
|
Pasar al paso siguiente.
|
||
7
|
CONTROLAR POR SI HAY CORTOCIRCUITO
• Controlar por si hay continuidad entre los terminales A e B (lado cableado) del sensor KS.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado, luego pasar al Paso 9.
|
No
|
Pasar al paso siguiente.
|
||
8
|
CONTROLAR LOS TERMINALES DEL CONECTOR DEL PCM
• Poner el conmutador de arranque en posición OFF.
• Desconectar el conector del PCM.
• Controlar por si hay conexiones defectuosas en los terminales 2Q y 2R (tales como terminales dañados, desconectados y corrosión).
• ¿Hay funcionamientos incorrectos?
|
Sí
|
Reparar el terminal, luego pasar al paso 9.
|
No
|
Pasar al paso siguiente.
|
||
9
|
COMPROBAR QUE SE HAYA COMPLETADO LA BUSQUEDA AVERIAS DEL DTC P0327
• Volver a conectar todos los conectores desconectados.
• Borrar el DTC de la memoria mediante el WDS o instrumento equivalente.
• Poner en marcha el motor.
• ¿Aparece el mismo DTC?
|
Sí
|
Sustituir el PCM, luego pasar al paso siguiente.
[Véase REMOCION/INSTALACION PCM (LF))].
|
No
|
Pasar al paso siguiente.
|
||
10
|
LLEVAR A CABO EL PROCEDIMIENTO POST-REPARACION
• Llevar a cabo el 'Procedimiento post-reparación'.
[Véase PROCEDIMIENTO POST-REPARACION (LF)].
• ¿Hay otros DTC?
|
Sí
|
Pasar a la búsqueda averías según el DTC aplicable.
[Véase TABLA DTC (LF)].
|
No
|
Búsqueda averías completada.
|
