Procedimiento de diagnóstico
PASO
|
INSPECCION
|
ACCION
|
|
---|---|---|---|
1
|
COMPROBAR SI SE HAN REGISTRADO LAS INSTANTANEAS MEMORIZADAS
• ¿Se han registrado las INSTANTANEAS MEMORIZADAS?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Registrar las INSTANTANEAS MEMORIZADAS según el orden de reparación, luego pasar al paso siguiente.
|
||
2
|
COMPROBAR SI HAY INFORMACIONES TECNICAS RELACIONADAS
• Controlar por si hay informaciones técnicas relacionadas.
• ¿Hay informaciones técnicas?
|
Sí
|
Llevar a cabo la reparación o el diagnóstico según la Información Técnica.
• Si el problema sigue existiendo pasar al paso siguiente.
|
No
|
Pasar al paso siguiente.
|
||
3
|
CONTROLAR LA CONEXION DEL CONECTOR DEL SENSOR MAP
• Poner el conmutador de arranque en posición OFF.
• Controlar si el conector del sensor MAP está conectado sólidamente.
• ¿La conexión es normal?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Volver a conectar el conector, luego pasar al paso 9.
|
||
4
|
CONTROLAR POR SI HAY CONEXION DEFECTUOSA DEL CONECTOR DEL SENSOR MAP
• Desconectar el conector del sensor MAP.
• Controlar por si hay conexiones defectuosas (tales como terminales dañados, desconectados y corrosión).
• ¿Hay funcionamientos incorrectos?
|
Sí
|
Reparar o sustituir el terminal, luego pasar al paso 9.
|
No
|
Pasar al paso siguiente.
|
||
5
|
CONTROLAR SI EL CIRCUITO DE MASA DEL SENSOR MAP ESTA ABIERTO
• Controlar la continuidad entre el terminal A (lado cableado) del sensor MAP y la masa carrocería.
• ¿Hay continuidad?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Controlar por si hay circuito abierto entre el terminal 2AA (lado cableado) del PCM y el terminal A (lado cableado) del sensor MAP. Reparar o sustituir el cableado dañado, luego pasar al paso 9.
|
||
6
|
CONTROLAR EL CONECTOR DEL PCM
• Desconectar el conector del PCM.
• Controlar por si hay conexiones defectuosas (tales como terminales dañados, desconectados y corrosión).
• ¿Hay funcionamientos incorrectos?
|
Sí
|
Reparar el terminal, luego pasar al paso 9.
|
No
|
Pasar al paso siguiente.
|
||
7
|

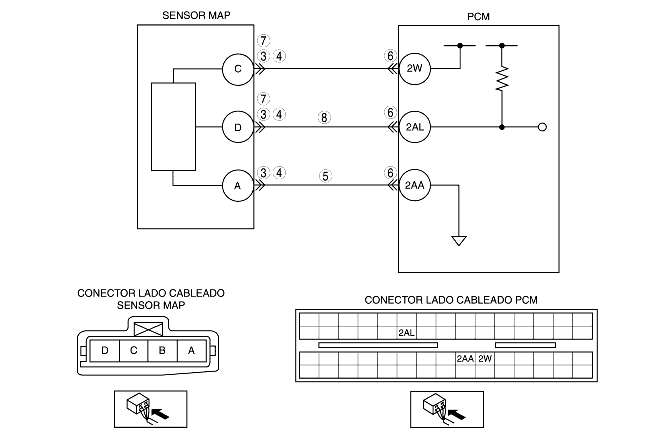

CONTROLAR SI EL CIRCUITO DE LA SENAL DEL SENSOR MAP ESTA EN CORTOCIRCUITO HACIA EL CIRCUITO DE TENSION CONSTANTE
• Controlar por si hay continuidad entre los terminales D y C (lado cableado) del sensor MAP.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado, luego pasar al Paso 9.
|
No
|
Pasar al paso siguiente.
|
||
8
|
CONTROLAR SI EL CIRCUITO DE LA SENAL DEL SENSOR MAP ESTA ABIERTO
• Controlar por si hay continuidad entre el terminal D (lado cableado) del sensor MAP y el terminal 2AL (lado cableado) del PCM.
• ¿Hay continuidad?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Reparar o sustituir el cableado, luego pasar al paso siguiente.
|
||
9
|
COMPROBAR QUE SE HAYA COMPLETADO LA BUSQUEDA AVERIAS DEL DTC P0108
• Volver a conectar todos los conectores desconectados.
• Poner el conmutador de arranque en posición ON (motor apagado).
• Borrar el DTC de la memoria mediante el WDS o instrumento equivalente.
• Poner en marcha el motor.
• ¿Aparece el mismo DTC?
|
Sí
|
Sustituir el PCM, luego pasar al paso siguiente.
[Véase REMOCION/INSTALACION PCM (LF)].
|
No
|
Pasar al paso siguiente.
|
||
10
|
LLEVAR A CABO EL PROCEDIMIENTO POST-REPARACION
• Llevar a cabo el 'Procedimiento post-reparación'.
[Véase PROCEDIMIENTO POST-REPARACION (LF)].
• ¿Hay otros DTC?
|
Sí
|
Pasar a la búsqueda averías según el DTC aplicable.
[Véase TABLA DTC (LF)].
|
No
|
Búsqueda averías completada.
|
