Procedimiento de diagnóstico
PASO
|
INSPECCION
|
ACCION
|
|
---|---|---|---|
1
|
COMPROBAR SI SE HAN REGISTRADO LAS INSTANTANEAS MEMORIZADAS
• ¿Se han registrado las INSTANTANEAS MEMORIZADAS?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Registrar las INSTANTANEAS MEMORIZADAS según el orden de reparación, luego pasar al paso siguiente.
|
||
2
|
COMPROBAR SI HAY INFORMACIONES TECNICAS RELACIONADAS
• Controlar por si hay informaciones técnicas relacionadas.
• ¿Hay informaciones técnicas?
|
Sí
|
Llevar a cabo la reparación o el diagnóstico según la Información Técnica.
• Si el problema sigue existiendo pasar al paso siguiente.
|
No
|
Pasar al paso siguiente.
|
||
3
|
CONTROLAR EL PID MAP CUANDO EL CONECTOR DEL SENSOR MAP ESTA DESCONECTADO
• Desconectar el conector del sensor MAP.
• Conectar el WDS o instrumento equivalente al DLC-2.
• Acceder al PID MAP.
• ¿La tensión es superior a 4,9 V?
|
Sí
|
Pasar al paso siguiente.
|
No
|
Pasar al paso 5.
|
||
4
|

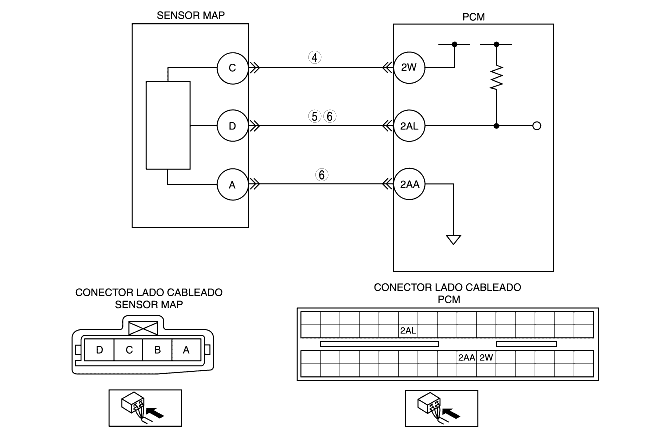

CONTROLAR LA TENSION DEL CIRCUITO DE ALIMENTACION EN EL CONECTOR DEL SENSOR MAP
• Poner el conmutador de arranque en posición ON (motor apagado).
• Medir la tensión entre terminal C (lado cableado) del sensor MAP y la masa carrocería.
• ¿La tensión está entre 4,5- 5,5 V?
|
Sí
|
Controlar por si hay conexiones defectuosas en el terminal C (lado cableado) del sensor MAP.
• Reparar o sustituir el terminal si necesario.
• En caso de funcionamiento incorrecto, sustituir el sensor MAP.
Luego pasar al paso 7.
|
No
|
Controlar por si hay circuito abierto entre el terminal 2W (lado cableado) del PCM y el terminal C (lado cableado) del sensor MAP.
Reparar o sustituir el cableado dañado, luego pasar al paso 7.
|
||
5
|
CONTROLAR POR SI HAY CORTOCIRCUITO HACIA MASA EN EL CIRCUITO DEL SENSOR MAP
• Poner el conmutador de arranque en posición OFF.
• Desconectar el conector del PCM.
• Controlar por si hay continuidad entre el terminal D (lado cableado) del sensor MAP y la masa carrocería.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado, luego pasar al Paso 7.
|
No
|
Pasar al paso siguiente.
|
||
6
|
CONTROLAR SI LA SENAL Y EL CIRCUITO DE MASA DEL SENSOR MAP ESTAN EN CORTOCIRCUITO ENTRE SI
• Controlar por si hay continuidad entre los terminales D y A (lado cableado) del sensor MAP.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado, luego pasar al paso siguiente.
|
No
|
Pasar al paso siguiente.
|
||
7
|
COMPROBAR QUE SE HAYA COMPLETADO LA BUSQUEDA AVERIAS DEL DTC P0107
• Volver a conectar todos los conectores desconectados.
• Poner el conmutador de arranque en posición ON (motor apagado).
• Borrar el DTC de la memoria mediante el WDS o instrumento equivalente.
• Poner en marcha el motor.
• ¿Aparece el mismo DTC?
|
Sí
|
Sustituir el PCM, luego pasar al paso siguiente.
[Véase REMOCION/INSTALACION PCM (LF)].
|
No
|
Pasar al paso siguiente.
|
||
8
|
LLEVAR A CABO EL PROCEDIMIENTO POST-REPARACION
• Llevar a cabo el 'Procedimiento post-reparación'.
[Véase PROCEDIMIENTO POST-REPARACION (LF)].
• ¿Hay otros DTC?
|
Sí
|
Pasar a la búsqueda averías según el DTC aplicable.
[Véase TABLA DTC (LF)].
|
No
|
Búsqueda averías completada.
|
