Procedimiento de diagnóstico
|
PASO
|
INSPECCION
|
ACCION
|
|
|---|---|---|---|
|
1
|
COMPROBAR SI SE HAN REGISTRADO LOS DATOS INSTANTANEOS MEMORIZADOS
• ¿Se han registrado los DATOS INSTANTANEOS MEMORIZADOS?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Registrar los DATOS INSTANTANEOS MEMORIZADOS según el orden de reparación, luego pasar al paso siguiente.
|
||
|
2
|
COMPROBAR SI HAY INFORMACIONES TECNICAS RELACIONADAS
• Controlar por si hay informaciones técnicas relacionadas.
• ¿Hay informaciones técnicas?
|
Sí
|
Llevar a cabo la reparación o el diagnóstico según la Información Técnica.
• Si el problema sigue existiendo pasar al paso siguiente.
|
|
No
|
Pasar al paso siguiente.
|
||
|
3
|
CONTROLAR EL ESTADO DE LA CORREA DE TRANSMISION
• Controlar que el indicador del tensor de correa automático no sobrepase el límite.
• ¿La correa de transmisión delantera está normal?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Reparar e/o ajustar la correa de transmisión, luego pasar al paso 10.
|
||
|
4
|
CONTROLAR POR SI HAY CONEXION DEFECTUOSA DEL CONECTOR DEL PCM
• Poner el conmutador de arranque en posición OFF.
• Desconectar el conector del PCM.
• Controlar por si hay conexiones defectuosas (terminales dañados, desconectados, corrosión, etc.)
• ¿Funciona correctamente?
|
Sí
|
Reparar los terminales, luego pasar al paso 10.
|
|
No
|
Pasar al paso siguiente.
|
||
|
5
|
CONTROLAR POR SI HAY CONEXION DEFECTUOSA DEL CONECTOR DEL ALTERNADOR
• Desconectar el conector del alternador.
• Controlar por si hay conexiones defectuosas (terminales dañados, desconectados, corrosión, etc.)
• ¿Funciona correctamente?
|
Sí
|
Reparar o sustituir los terminales, luego pasar al paso 10.
|
|
No
|
Pasar al paso siguiente.
|
||
|
6
|
CONTROLAR POR SI HAI CORTOCIRCUITO HACIA MASA EN EL CIRCUITO DE CONTROL DEL ALTERNADOR

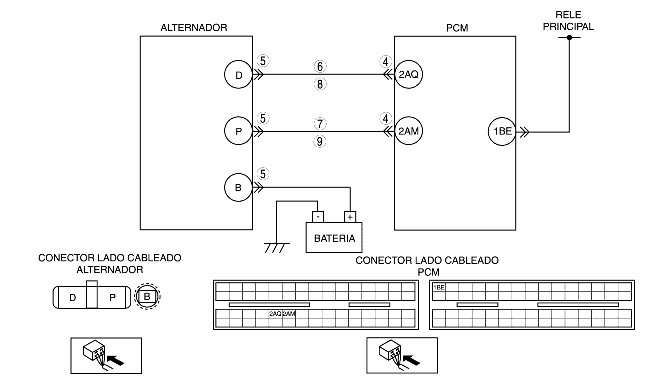

• Controlar por si hay continuidad entre el terminal D (lado cableado) del alternador y la masa carrocería.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado en cortocircuito hacia masa, luego pasar al paso 10.
|
|
No
|
Pasar al paso siguiente.
|
||
|
7
|
CONTROLAR POR SI HAY CORTOCIRCUITO HACIA MASA EN EL CIRCUITO DE CONTROL DE LA TENSION DE SALIDA DEL ALTERNADOR
• Controlar por si hay continuidad entre el terminal P (lado cableado) del alternador y la masa carrocería.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el cableado en cortocircuito hacia masa, luego pasar al paso 10.
|
|
No
|
Pasar al paso siguiente.
|
||
|
8
|
CONTROLAR SI EL CIRCUITO DE CONTROL DEL ALTERNADOR ESTA ABIERTO
• Controlar la continuidad entre el terminal D (lado cableado) del alternador y el terminal 2AQ (lado cableado) del PCM.
• ¿Hay continuidad?
|
Sí
|
Pasar al paso siguiente.
|
|
No
|
Reparar o sustituir el cableado en el que hay circuito abierto, luego pasar al paso 10.
|
||
|
9
|
CONTROLAR SI EL CIRCUITO DE CONTROL DE LA TENSION DE SALIDA DEL ALTERNADOR ESTA ABIERTO
• Controlar la continuidad entre el terminal P (lado cableado) del alternador y el terminal 2AM (lado cableado) del PCM.
• ¿Hay continuidad?
|
Sí
|
Reparar o sustituir el alternador, luego pasar al paso siguiente.
|
|
No
|
Reparar o sustituir el cableado en el que hay circuito abierto, luego pasar al paso siguiente.
|
||
|
10
|
COMPROBAR QUE SE HAYA COMPLETADO LA BUSQUEDA AVERIAS DEL DTC P2503
• Volver a conectar todos los conectores.
• Borrar el DTC de la memoria del PCM mediante el WDS o instrumento equivalente.
• Poner en marcha el motor.
• ¿Aparece el mismo DTC?
|
Sí
|
Sustituir el PCM, luego pasar al paso siguiente.
[Véase REMOCION/INSTALACION PCM (LF)].
|
|
No
|
Pasar al paso siguiente.
|
||
|
11
|
LLEVAR A CABO EL PROCEDIMIENTO POST-REPARACION
• Llevar a cabo el 'Procedimiento post-reparación'.
[Véase PROCEDIMIENTO POST-REPARACION (LF)].
• ¿Hay unos DTC?
|
Sí
|
Pasar a la búsqueda averías según el DTC actual.
[Véase TABLA DTC (LF)].
|
|
No
|
Búsqueda averías completada.
|
||
